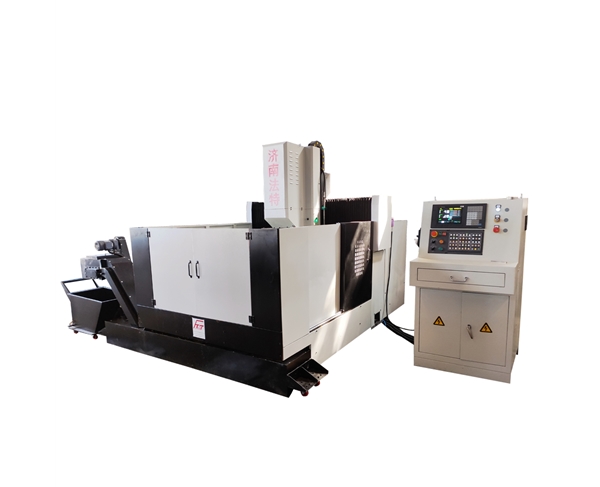

桌面移动式高速钻铣攻丝钻床
用途
该机床主要用于法兰、管板、机座等的钻孔、铣削、倒角、攻丝等加工。可用硬质合金铣刀进行内冷高速钻，或用普通高速钢麻花钻进行外冷钻，也可用立铣刀铣削槽口，或用刀具铣削管板管孔的膨胀槽。该机床加工过程采用数控，操作方便，可实现自动化、高精度、多品种、大批量生产。
技术参数
名称
规格
形式
龙门式
台面尺寸(L*W)
1300*1100mm
工件尺寸 (L*W)
1000*1000mm
主轴底部至工作台面距离
230~630mm
加工能力
钻孔深度
250mm
钻孔直径
60mm
铣削直径
铣刀头直径 100mm
钻孔动力头
动力头类型
BT50伺服控制动力头
数量
1
夹具类型
蝶形弹簧拉杆装置（气压工具）
主轴技术数据
主轴功率
15kW
主轴转速
30~3000r/min
主轴连接模具型式
BT50
纵向运动X轴
行程
1000mm
X轴速度
0~8000mm/min
X轴伺服电机功率
2.3kW
Y轴横向移动
Y轴速度
Y轴伺服电机功率
Z轴垂直行程
400mm
Z轴进给速度
0~5000mm./min
Z轴伺服电机功率
2.3kW (带刹车)
数控轴数
4 Axes
机器精度
定位精度
<0.05mm
重新定位精度
≤0.04mm
主轴至工作台垂直度
≤0.03mm
主轴底部和侧主轴的运行
≤0.02 mm
气动系统压力
0.6MPa
润滑系统压力
1.0MPa
冷却系统和过滤系统
功率
5kW
流量
50L/min
精度
20μm
内冷系统压力
5.0MPa
冷却系统压力
0.2MPa
外形尺寸（长*宽*高）
3200*2000*2600 mm
总功率
约.30kW
净重
约. 5T
济南法特数控 制造 角钢线，角钢钻，数控平面钻，数控联接板冲孔机，数控三维钻，龙门移动式平面钻，高速三维钻，高速平面钻等数控机械设备的生产厂家。价格便宜，质量可靠，24小时售后服客户。 电话：13153126430, 15098878331.
