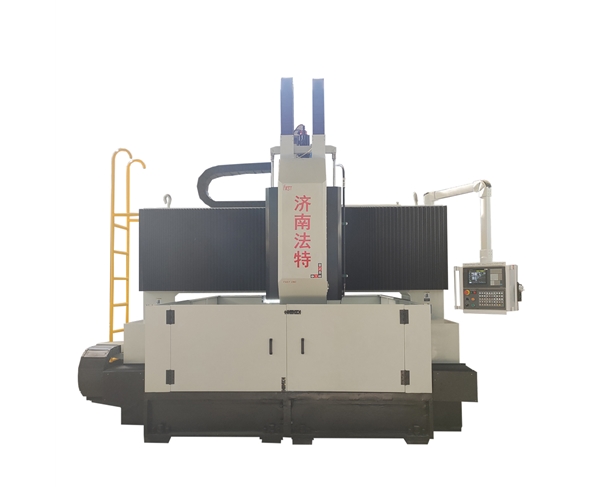

PZG2020高速钻铣攻丝设备
技术参数
名称
规格
形式
龙门移动式数控钻床
功能
钻,铣,攻丝
台面尺寸(L*W)
2230*2300mm
工件尺寸 (L*W)
2000*2000mm
主轴底部至工作台面距离
230~630mm
加工能力
钻孔深度
150mm
钻孔直径
Ф50mm
钻孔动力头
动力头类型
BT50
伺服控制动力头
数量
1
夹具类型
自动拉刀,气压释放
主轴技术数据
主轴功率
22kW
Spindle Rotating Speed
0~3000r/min
Main shaft rated output torque
280Nm
Longitudinal movement X Axis
行程
2000mm
Speed of X axis
0~6000mm/min
Servo motor power of X axis
2.3kW (with precision reducer)
Transverse movement of Y Axis
行程
2000mm
Speed of Y axis
0~6000mm/min
Servo motor power of Y axis
2.3kW (配精密减速器)
Vertical Stroke of Z Axis
行程
400mm
Z轴进给速度
0~4000mm./min
Z轴伺服电机功率
2.3kW(配精密减速器)
CNC轴数
4 Axes
机器精度
定位精度
<0.05mm
重新定位精度
≤0.03mm
主轴至工作台垂直度
≤0.03mm
主轴底部和侧主轴的运行
≤0.005 mm
润滑系统压力
1.0MPa
冷却系统和过滤系统
冷却系统压力、功率、流量
5.0MPa,5.5kW, 30L/min
排屑器功率
0.75kW
外形尺寸(L*W*H)
3170*3100*2600mm
总功率
约.34kW
净重
约. 16T
