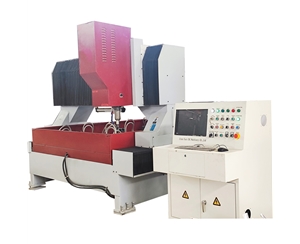

数控平板高速钻床
技术参数
型号
PZ2020G
PZ3030G
PZ4040G
PZ5050G
机床型式
龙门移动式(X轴导轨丝杠上置)
加工能力(mm)
加工范围(长×宽)
2000*2000
3000×3000
4000×4000
5000×5000
主轴下端面到工作台面距离
230-730
大钻孔直径
Φ50
大钻孔深度
250mm
轻铣
Φ100mm刀盘、深2mm(材质Q345)
钻削动力头
动力头型式
滑枕式伺服控制动力头
数量
1
1或2
2
主轴端连接型式
BT50锥孔
刀柄装夹型式
碟簧拉杆装置(液压打刀)
主轴转速 (r/min)
30-2400
主轴电机功率(kw)
22
22或22*2
定位精度(mm)
X、Y、Z轴(mm)
≤0.04
重复定位精(mm)
≤0.03
主轴与工作台的垂直度(mm)
≤0.03/300
主轴端面及侧面跳动度(mm)
≤0.02
机床总重量(T)
24
35
56
70
机床外形尺寸(长*宽*高)(mm)
4600*4200*3900
5800*5520*3900
7600*6540*3900
9200*8500*4300
